一、材料說明

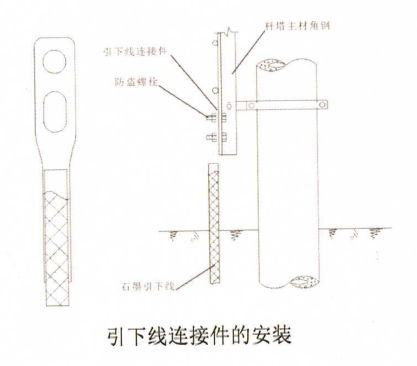

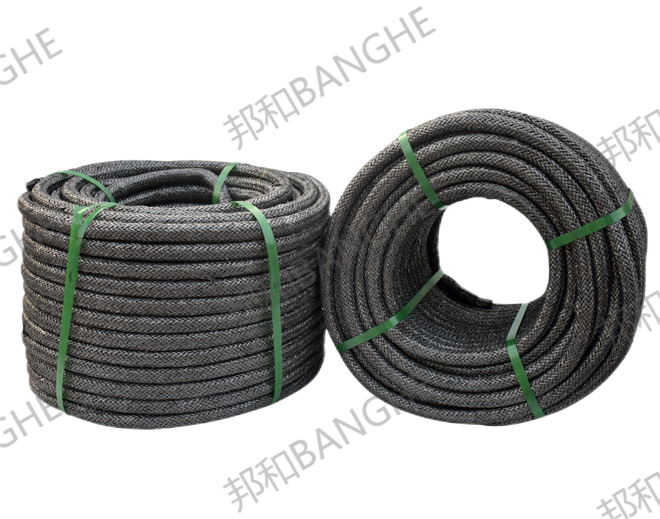

石墨柔性接地體是一種新型非金屬導電材料，性能穩定，自身電阻率低，耐高低溫，耐酸堿腐蝕，耐大電流沖擊，材質性質不發生變化。本產品呈電纜狀，主要由內部抗拉作用的不銹合金絞線體、外部散泄雷電流的石墨體和與桿塔引下線連接的不銹鋼連接頭以及組裝接地網是匹配的石墨復合連接器構成。

二、主要性能特點

1、石墨柔性接地體材料是新型的接地材料，構成成分均具有良好的耐腐蝕性，與扁鋼等金屬類接地體相比具有很強的防腐性。能經受濱海地區的氯化物鹽土、硫酸鹽鹽土、蘇打鹽土及喀斯特土壤等各類土壤的腐蝕。

2、石墨柔性接地體截面大，表面粗糙構成細孔，與土壤具有良好的粘結姓性，尤其在高阻地區降阻效果突出。

3、在相同的降阻效果下，石墨柔性接地體使用量較扁鋼等金屬類接地體更少，從而減少了土壤使用面積，節約了土地資源。

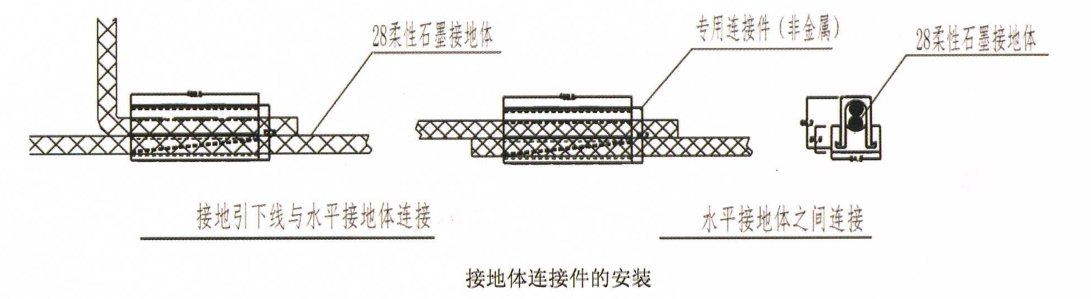

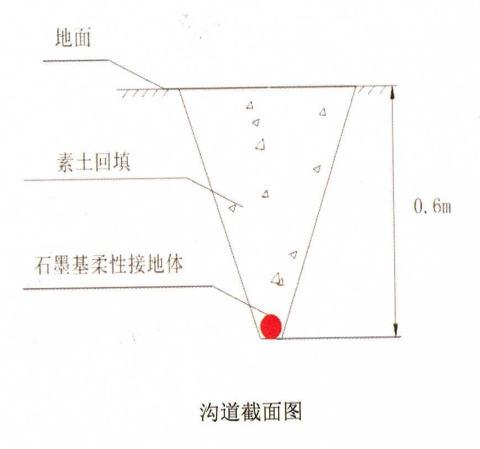

4、石墨柔性接地體與扁鋼等金屬接地體相比具有良好的工程性，輕便易運輸可蛇形可挖，避開巖石、樹木，開挖量少，不破化綠化，回填等簡單易行，接地體壓接互聯，無需焊接，無需電源焊機等現場要求。

5、石墨柔性接地體為非導磁材料，在工頻及雷擊高頻沖擊下其有效散流長度遠大于鋼材類接地體，具有良好的動熱穩定性，溫升低，避免土壤燒結，降阻效果突出。

6、環保不污染環境。使用不受環境氣候條件的限制，可長期在高寒地區和濕熱地區使用。

7、使用范圍廣。可廣泛在電力、通訊、鐵路、高速公路、石油、化工、建筑、軍事等部門的防雷接地工程應用。

三、主要技術性能指標

1，產品外觀要求：石墨體外表面光滑一致，泄流層緊密，不銹鋼件呈銀灰色。

2，電阻率：≤3.5×10Ω.m

3，雷電流沖擊耐受：8/20μs 、200kA標準雷電流18次沖擊無損壞。

4，熱穩定性能：2kA、1s）ΔT＜673K（400℃）

5，工頻沖擊電流耐受：0.5s、1kA

6，耐低溫：-40℃

7，接地體抗拉強度：17.60kN。

8,抗繡和年受酸堿腐蝕度（重量%比）：不生銹≤0.001%使用壽命50年。

9，接地體連接件抗拉強度＞5kN，接地體連接件接續電阻＜5mΩ

10，接地體連接部位受酸堿腐蝕后抗繡性能和雷電流沖擊耐受：不生銹，200kA沖擊18次無損壞.

四、接地裝置形式與產品用量

1，依據本產品的特性和特性和雷電流在土壤中散泄的物理特性，本產品組裝的接地裝置形狀可采用環“口”狀。

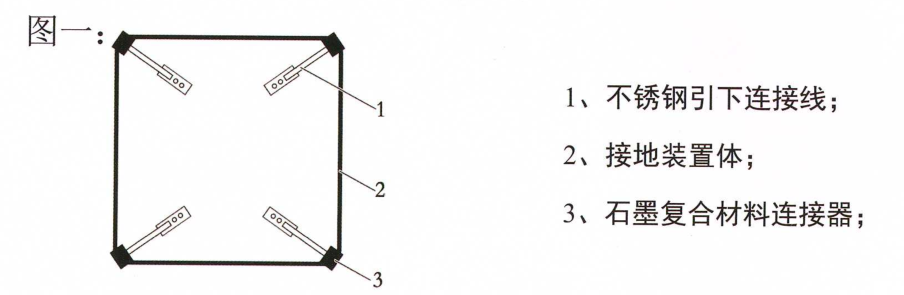

2，在土壤電阻率（≤100Ω.m）的土壤中，可采用如圖一所示裝置形狀，其中方框邊長一般為≥8m，接地體總用量32米左右，接地電阻滿足標準要求。

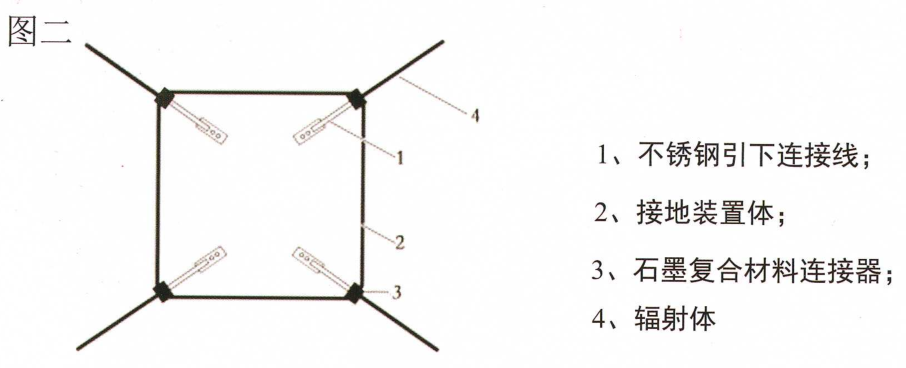

3,在土壤電阻率（100～500Ω.m）的土壤中，可采用如圖二所示裝置形狀，其中方框邊長一般≥8m，在接地體四個邊角沿45°方向上外延4根輻射線，每根射線長度約8～15m，接地電阻滿足標準要求。

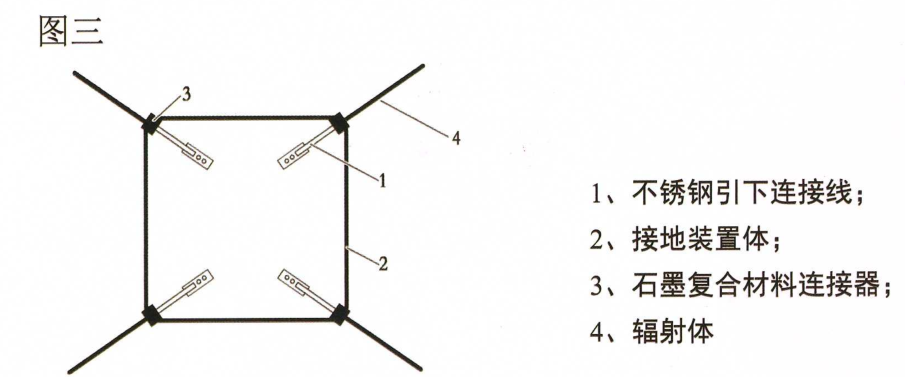

4，在土壤電阻率（500～1000Ω.m）的土壤中，可采用如圖三所示裝置形狀，其中方框邊長一般為≥8m，在接地體四個邊角沿45°方向上外延4根輻射線，每根輻射線長度約10～20m，接地電阻滿足標準要求。

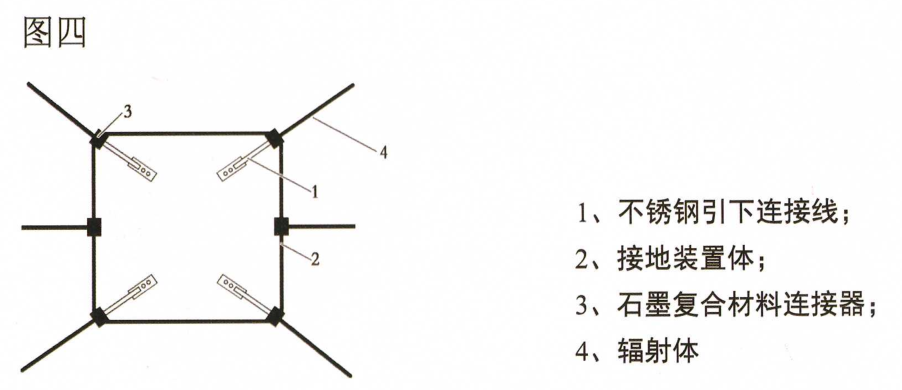

5，在土壤電阻率(1000～1500Ω.m)的土壤中，可采用如圖四所示裝置形狀，其中方框邊長一般為≥10m，在接地體四個邊角沿45°方向與水平中點位置外延4根輻射線，每根射線長度約20～30m,接地電阻滿足標準要求。

6，在土壤電阻率(1500～2000Ω.m)的土壤中，可采用如圖五所示裝置形狀，其中方框邊長一般為≥12m，在接地體四個邊角沿45°方向、各邊框中點位置外延8根輻射線，每根射線長度約20～30m,接地電阻滿足標準要求。

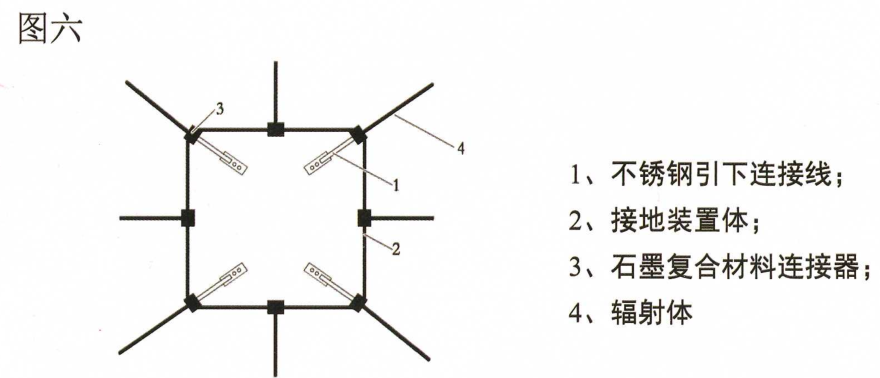

7，在土壤電阻率(,2000～2500Ω.m)的土壤中，可采用如圖六所示裝置形狀，其中方框邊長一般為≥15m，在接地體四個邊角沿45°方向、各邊框中點位置外延8根輻射線，每根射線長度約25～30m,接地電阻滿足標準要求。

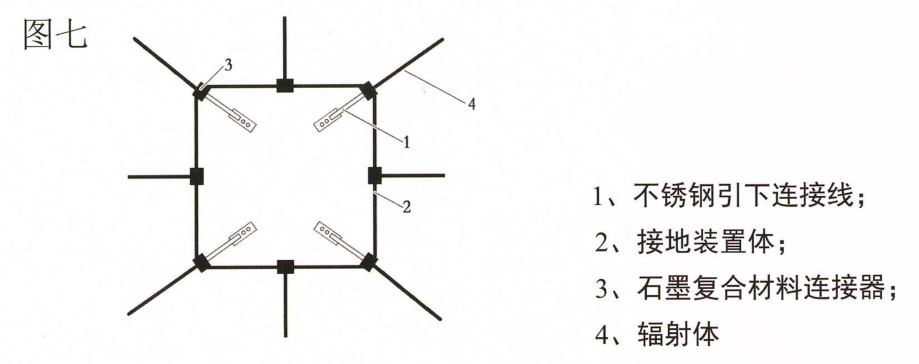

8，在土壤電阻率(2500～3000Ω.m)的土壤中，可采用如圖七所示裝置形狀，其中方框邊長一般為≥15m，在接地體四個邊角沿45°方向、各邊框中點位置外延8根輻射線，每根射線長度約30～40m,接地電阻滿足標準要求。此外，若接地網埋設點土壤分層且下層土壤電阻率明顯偏低，可在方框四個邊角處選用垂直接地體，進一步降低接地網的接地電阻。

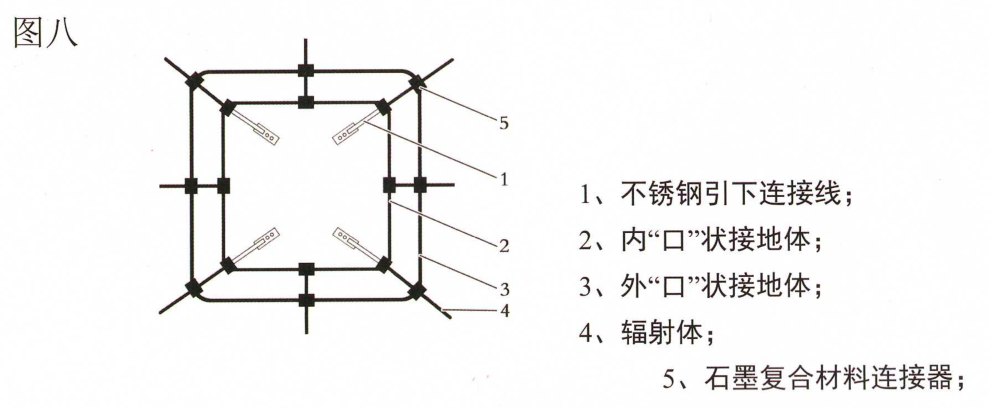

9,在土壤電阻率3000Ω.m的土壤中，可采用如圖八所示雙“口”狀接地裝置形狀，其中內方框邊長一般為≥10m，外邊框邊長一般≥15m，在接地體四個邊框邊角沿45°方向、各邊框中點位置外延8根輻射線，每根射線總長度約40～50m,接地電阻滿足標準要求。此外，若接地網埋設點土壤分層且下層土壤電阻率明顯偏低，可在內方框四個邊角處選用垂直接地體，進一步降低接地網的接地電阻。
